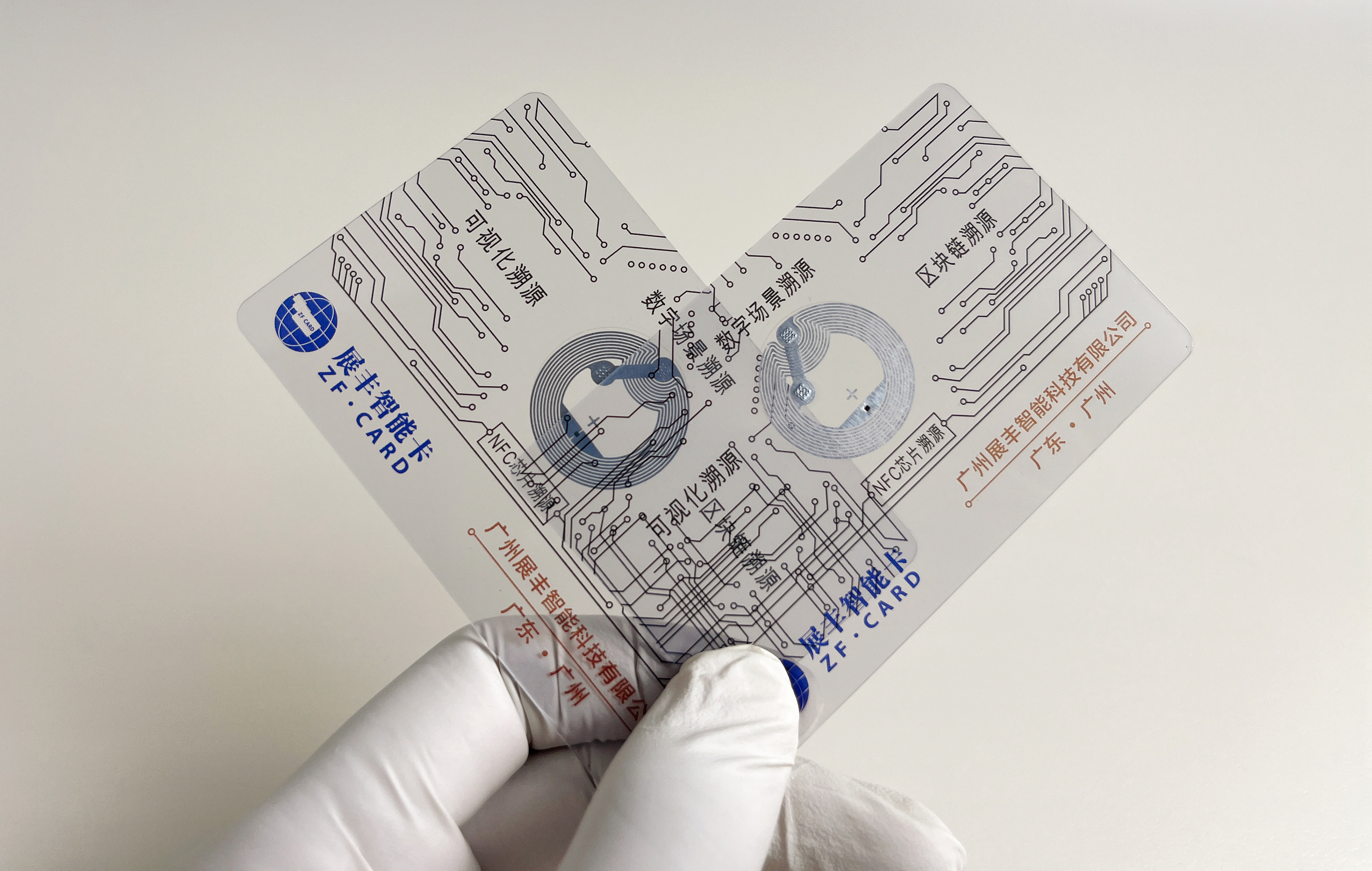

    在我们日常生活中，它安静地存在于银行卡、身份证、门禁卡和SIM卡中。它虽小巧如名片，却内藏一个强大的“微型电脑”。这就是智能卡——现代安全与便捷的基石。但您是否想过，这样一张看似简单的卡片，是如何从原材料蜕变成我们手中高度安全的数字伴侣的？本文将带您深入智能卡制作的精密世界，揭示其背后不为人知的科技之旅。

    第一步：核心的诞生——芯片模块封装

    智能卡的“智能”之源，全在于那颗米粒大小的芯片。制作旅程的第一步，便是创造这个核心。

    晶圆制造：故事始于高纯度的硅砂。硅被提纯、熔化后拉成单晶硅棒，再切割成极薄的圆片，这就是“晶圆”。在超洁净的晶圆厂内，通过光刻、蚀刻、离子注入等纳米级工艺，将复杂的集成电路“印刷”到晶圆上，每个小方格就是一个智能卡芯片。

    测试与切割：完成后的晶圆会经过严格的电性能测试，标记出不合格的芯片。然后，用精密的钻石切割机将晶圆切割成一个个独立的裸芯片。

    引线键合：这是最关键的一步。裸芯片被放置在一个带有8个外部触点的金属引线框架上。通过比头发丝还细的金线或铝线，利用超声波能量，将芯片上的焊盘与引线框架的触点精确连接起来，建立起内外通信的桥梁。

    封装与固化：连接好的芯片和引线框架被注入黑色的环氧树脂进行封装，形成一个坚固的、尺寸标准化的“芯片模块”。这个模块保护着脆弱的芯片和金线，免受物理、化学和环境的损害。

    至此，智能卡的心脏已经准备就绪。

    第二步：卡体的塑造——层压与印刷

    与此同时，卡片的“身体”也在同步制作。

    材料准备：卡基通常采用PVC、PET或更环保的PLA材料。这些材料以卷筒形式存在，被切割成标准尺寸的片材。

    印刷与层压：如果卡片有背景图案、Logo等，会先在透明的PVC薄膜上进行高精度印刷。然后，将多层PVC片材（包括印刷层）与一层用于放置芯片模块的中间层（带预留孔洞）叠放在一起，送入高温层压机。在高温高压下，这些层片永久熔合，形成一张坚固、平整的空白卡坯。

    第三步：灵魂的注入——芯片植入与个人化

    这是将“心脏”装入“身体”，并赋予其独特身份的过程。

    埋线与封装：在层压好的卡坯预留孔位置，放入准备好的芯片模块。通过专门的热熔或胶粘工艺，将模块牢固地封装在卡体内，确保其8个触点与卡面齐平。这是物理上的“合体”。

    操作系统植入与初始化：现在，这张卡有了身体和心脏，但还没有“灵魂”。通过卡面上的触点，向芯片发送电能和指令，为其装载卡片操作系统。这个过程会划分出不同的文件存储区域，并建立最基本的安全体系，相当于为电脑安装基础操作系统。

    个人化——独一无二的密钥：这是最具安全意义的环节。每张卡都会在这里获得其独一无二的身份。

    印刷个人化：在卡面印刷持卡人的姓名、卡号、有效期等可见信息。

    电子个人化：通过高速、安全的个人化机器，向芯片内写入关键数据，如唯一的序列号、加密密钥、证书、持卡人生物信息模板等。这些数据通常经过高强度加密，确保即使在制作环节也无法被批量窃取。

    第四步：最终的考验——质检与交付

    成品卡必须经过严苛的质量控制。

    物理测试：测试卡的尺寸、厚度、翘曲度、耐磨性、抗静电能力等。

    电气测试：模拟读卡器与芯片通信，验证其功能是否正常，传输速率、功耗是否符合标准。

    功能测试：确保所有预置的应用（如支付、门禁）都能正确运行。

    只有通过所有测试的卡片，才会被计数、包装，最终发往银行、政府机构或企业用户手中。

    结语：科技与艺术的融合

    智能卡制作是一条融合了微电子、精密化工、自动化控制和网络安全的高科技产业链。它不仅是将芯片嵌入塑料的简单过程，更是一个赋予无生命物体以“数字生命”的精妙艺术。每一张安全抵达我们手中的智能卡，都承载着无数工程师的智慧与对安全极致追求的匠心。下一次当您“嘀”卡通行或“闪付”消费时，或许会对这张小小的卡片，多出一份对背后精密世界的敬意。
